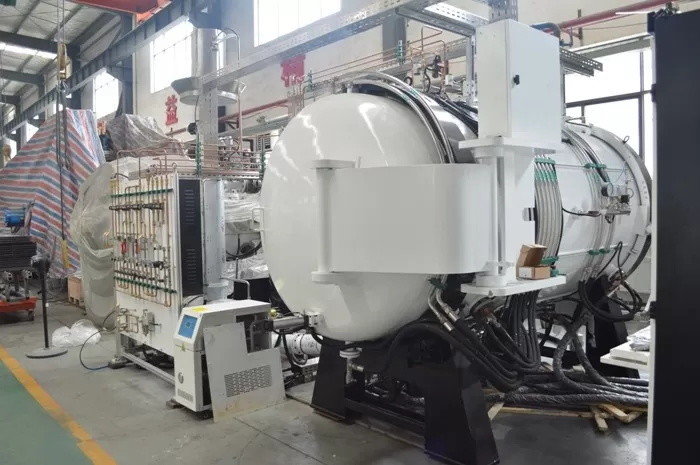

Интегрированная печь для вакуумного синтерирования и обезжиривания
Вакуумная печь для развязывания и синтеризации (SiC/Si3N4/AlN), вакуумная печь для синтеризации из нержавеющей стали
Подходит для обезжиривания цементированного карбида, сплава высокой плотности, изделий из нержавеющей стали, высокотемпературного сплава, магнитного материала, керамических порошковых изделий, карбида и т. д.
Особенности продукта
1Тело печи представляет собой горизонтальную однокамерную водоохлаждаемую конструкцию куртки, а дверь печи использует структуру куртки, охлаждаемой водой.и внутренний слой из нержавеющей сталиФланцы на обоих концах сварены к цилиндру и к крышке печи соответственно.
2Для улучшения степени автоматизации управления главными клапанами на каждом трубопроводе вакуумной системы этой печи являются пневматические клапаны, которые являются интуитивными и удобными в эксплуатации.
3Система оснащена двумя стеклянными роторными потокомерами для регулирования скорости потока газа, заполненного в печь.
4На корпусе печи устанавливается электрический контактный датчик давления для контроля давления в печи.может автоматически высвобождать давление для обеспечения безопасной работы системы.
5Во время стадии обезжиривания небольшое количество газа может быть соответствующим образом заполнено в соответствии с содержанием жира в продукте для достижения направленного обезжиривания воздушного потока.
6Устройство быстрого охлаждения состоит из двигателя, вентилятора, встроенного радиатора и вентиляционной двери на теплоизоляционной панели.Печь заполнена инертным газом Ar для быстрого охлаждения заготовки.
|
Номер модели |
UNDSJL-30×30×60 |
UNDSJL-40×40×100 |
UNDSJL-50×50×120 |
|
Номинальное энергоснабжение |
380 В,50Hz/60Hz |
380 В,50Hz/60Hz |
380 В,50Hz/60Hz |
|
Структура печи |
Горизонтальная однокамерная водоохлаждаемая куртка, двойная дверная конструкция ручного зажима |
Горизонтальная однокамерная водоохлаждаемая куртка, двойная дверная конструкция ручного зажима |
Горизонтальная однокамерная водоохлаждаемая куртка, двойная дверная конструкция ручного зажима |
|
Номинальная температура печи |
1550°C |
1550°C |
1550°C |
|
Однородность температуры печи |
± 5°C |
± 5°C |
± 5°C |
|
Степень вакуума холодной границы пустой печи |
2pa |
2pa |
2pa |
|
Скорость повышения давления |
1pa/h |
1pa/h |
1pa/h |
|
Размеры рабочей зоны (ширина)× высота × длина) |
300× 300 × 600 мм |
400×400×1000 ((мм) |
500× 500 × 1200 мм |
|
Мощность отопления |
Около 75 кВт. |
Около 90 кВт. |
Около 135 кВт. |
|
Скорость обезвоскивания |
≥96% (Формирующее вещество - парафин при условии деваксирования негативного балластного газа) |
≥96% (Формирующее вещество - парафин при условии деваксирования негативного балластного газа) |
≥96% (Формирующее вещество - парафин при условии деваксирования негативного балластного газа) |
|
Максимальная скорость нагрева пустой печи |
15°C/мин |
15°C/мин |
15°C/мин |
|
Рабочая среда |
Вакуумный или инертный газ(Ar или N2) |
Вакуумный или инертный газ(Ar или N2) |
Вакуумный или инертный газ(Ar или N2) |
|
Давление охлаждающего газа |
≤ 0,15 МПа ((Абсолютное давление) |
≤ 0,15 МПа ((Абсолютное давление) |
≤ 0,15 МПа ((Абсолютное давление) |
|
Номинальное давление охлаждающей воды |
0.1~ 0,2 МПа |
0.1~ 0,2 МПа |
0.1~ 0,2 МПа |
|
Температура подачи воды |
≤ 28°C |
≤ 28°C |
≤ 28°C |
|
Номинальный мертвый вес |
150 кг |
300 кг |
500 кг |
